一、概況：
      WFS系列粉碎機組純屬新設計的新產品，該機集微粉碎機、高效粉碎機、萬能粉碎機之優點而組合起來的新穎的中草藥粉碎機、內部結構緊湊，拆裝方便，低裝方便，低能耗、高效率，外形美觀大方是中草藥粉碎的理想新產品。

二、結構及工作原理：

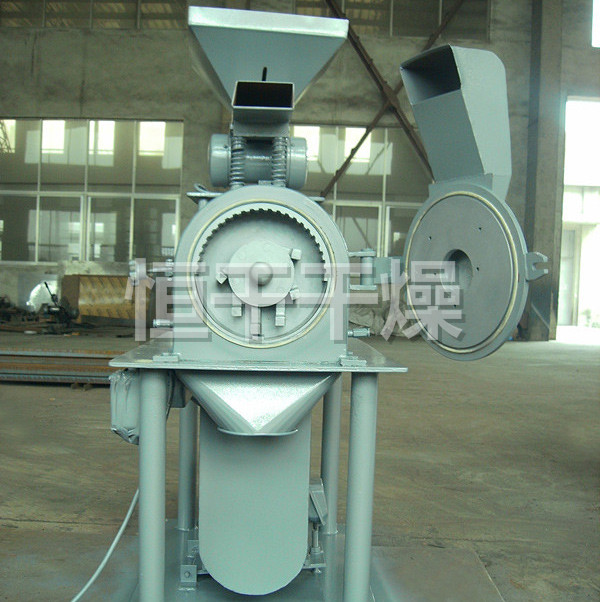

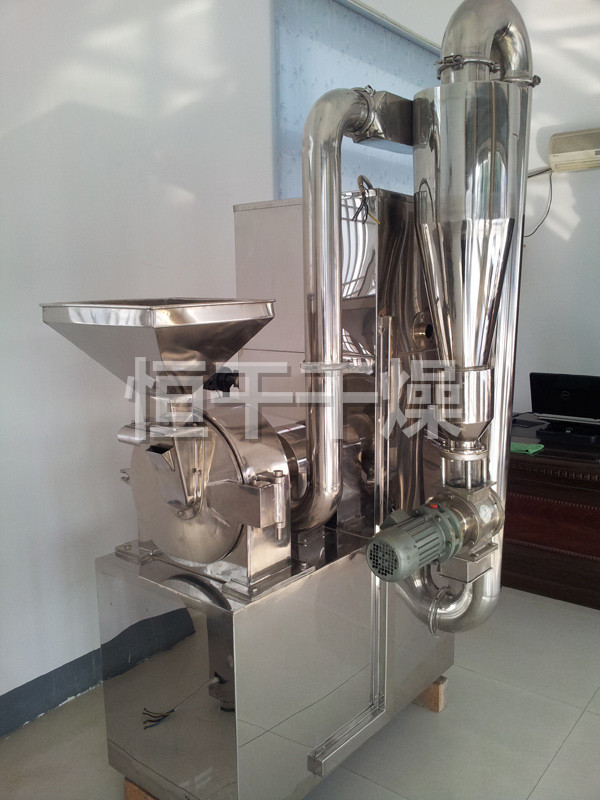

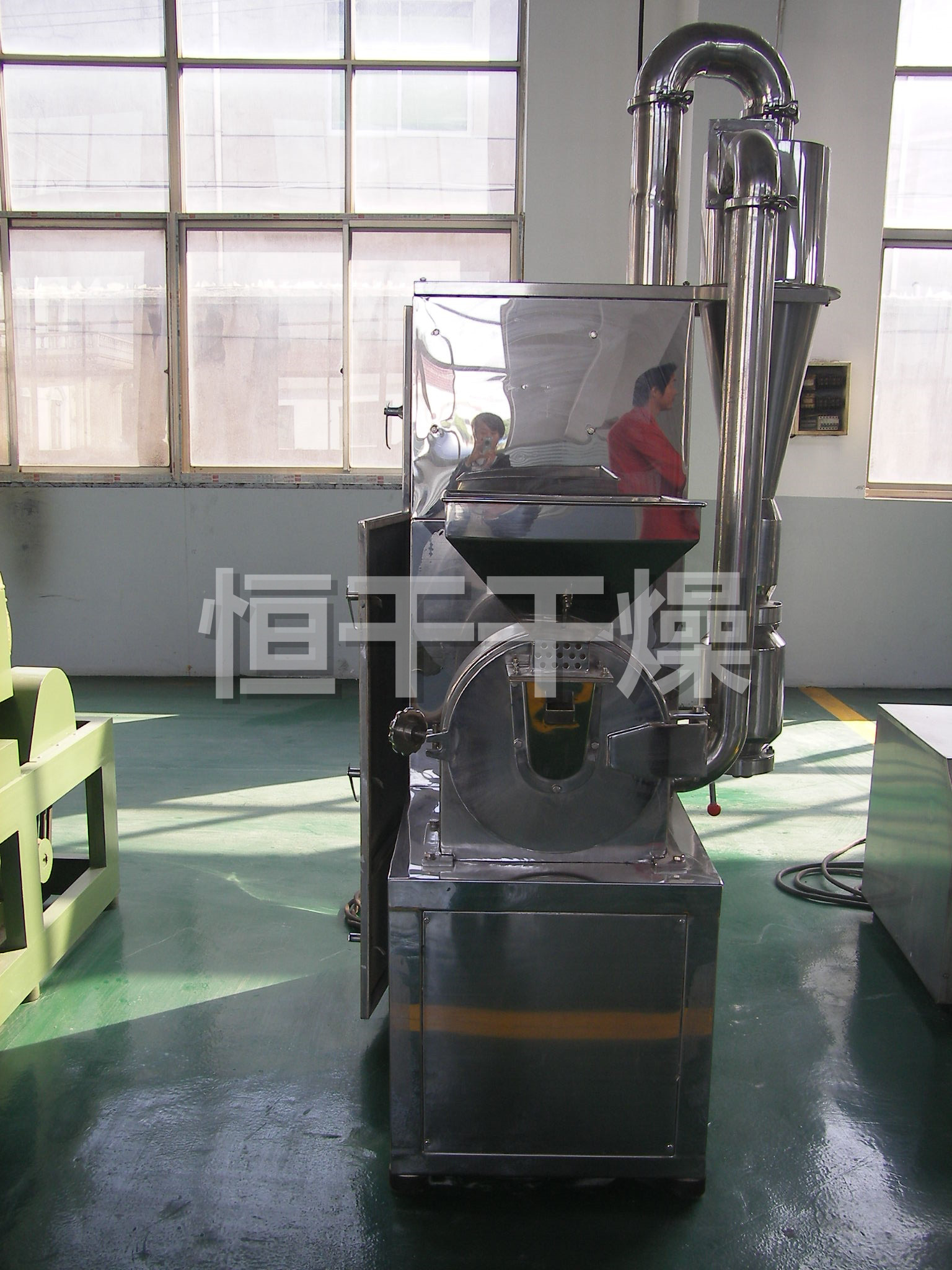

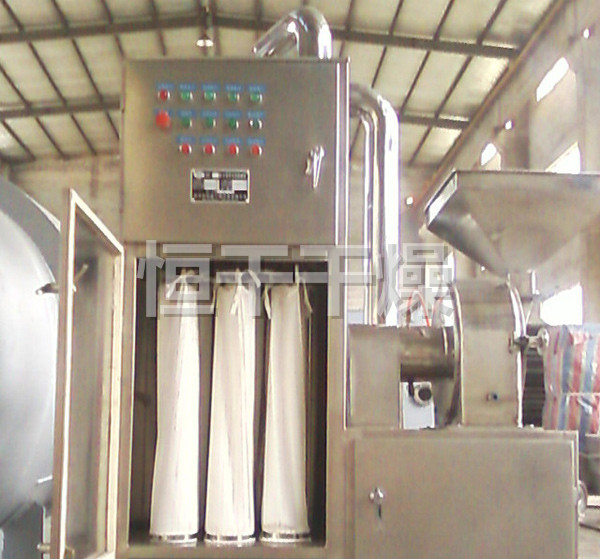

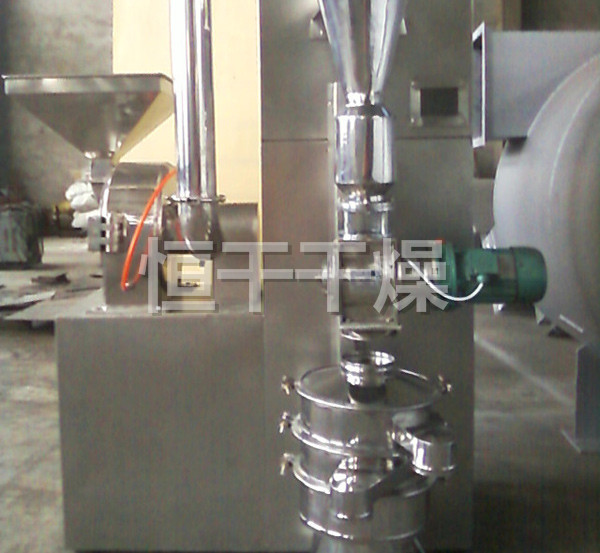

1、WFS系列粉碎機主要結構：由加料部份粉碎系統、分選系統、采料除塵及引風系統組，驅動裝置主機有粉碎箱、加料斗、動刀、齒圈分級篩選組成，采料由管道、旋風分離器、關料桶或關風機組成，除塵有布袋、吸風機等。
2、工作原理：粉碎室內部是有多齒式片刀、外圈有逆齒形齒圈與動力相對應，當物料通過加料斗、下料口進入粉碎室后，由動力在驅動源作用下高速運轉，物料在定刀中進行剪切與撞擊而達到長纖維粉碎目的。在粉碎室內的后部是篩選部份，粉碎室物料在粉碎過程中由于引風機作用下，粉碎后的物料向篩選移動進行篩選，細料可隨氣流通過篩網，粗料被分級括驅回粉碎室重新粉碎。
       篩后的物料通過管道進入旋風分離后進行采集，余塵進入布袋過濾進行第二次采集。

三、技術參數 :

型號	粉碎電機	出料細度	生產能力(kg/h)	主軸轉速(r/min)	進料細度
WFS20	5.5	60-280	10-50	4000	＜12
WFS30	7.5	60-280	30-120	4500	＜12
WFS40	11	20-200	50-180	4000	＜15
